ظرفیت و بار کاری
ظرفیت موردنیاز و شرایط واقعی بهره‌برداری بررسی می‌شود.
PODEM
01 / PRODUCT SYSTEM
PODEM / ENGINEERED LIFTING
بالابر بکسلی کم‌ارتفاع پودم (Low Headroom)
Low Headroom Monorail Hoist؛ راهکار استفاده بهتر از ارتفاع مفید سالن
01
آرایش ترولی کم‌ارتفاع
02
مناسب جرثقیل سقفی تک‌پل در سالن کوتاه
03
کنترل ارتفاع مفید قلاب با نقشه نصب
Podem Low Headroom Hoist
PODEM / BULGARIA
INDUSTRIAL LIFTING SYSTEM
نمایندگی پودم در ایران
02
PRODUCT OVERVIEW
بالابر کم ارتفاع پودم برای سیستم‌های بالابری صنعتی
بالابر کم‌ارتفاع PODEM با آرایش Low Headroom برای جرثقیل‌های سقفی تک‌پل در سالن‌هایی مناسب است که ارتفاع مفید قلاب محدود شده است. محل قرارگیری مجموعه بالابر نسبت به تیر حرکت به گونه‌ای انتخاب می‌شود که نسبت به آرایش معمولی Normal Headroom از فضای عمودی استفاده بهتری شود. مقدار واقعی صرفه‌جویی در ارتفاع به ابعاد تیر، مدل و نقشه نصب وابسته است.
SUPPLY / IRAN
تأمین تخصصی توسط
آرتیستون صنعت
03 / ENGINEERING SELECTION
انتخاب تجهیز از شرایط واقعی پروژه شروع می‌شود
برای انتخاب Low Headroom باید ارتفاع زیر سقف، تراز ریل، عرض بال تیر، ارتفاع موردنیاز قلاب، ظرفیت، کلاس کاری و موانع مسیر مشخص شوند. کاهش ارتفاع مجموعه در صورتی مفید است که فاصله‌های ایمنی و محدوده حرکت قلاب در نقشه اجرایی کنترل شده باشند.
فضای نصب
محدودیت ارتفاع، سازه و آرایش نصب در انتخاب اثر دارد.
نوع حرکت
تعداد و نوع حرکات موردنیاز سیستم مشخص می‌شود.
شرایط کاری
کلاس کاری و محیط بهره‌برداری در پیشنهاد فنی لحاظ می‌شود.
04 / EQUIPMENT CONFIGURATION
ساختار تجهیز و گزینه‌های قابل بررسی
CONFIGURATION
01
اجزای قابل بررسی در پیکربندی
- آرایش Low Headroom با ترولی متناسب با مدل
- سیم‌بکسل و مجموعه قلاب مطابق سری انتخابی
- تجهیزات محدودکننده حرکت و حفاظت مربوط به مدل
- موتور، ترمز و مدار کنترل مطابق پیکربندی
- ابعاد نصب و محدودیت‌های سازه‌ای قابل کنترل
OPTIONAL
02
ویژگی‌های قابل سفارش
- کنترل سرعت با اینورتر در مدل‌های سازگار
- انتخاب ارتفاع بالابری بر اساس پروژه
- تجهیزات کنترل از راه دور در صورت سازگاری
- پیکربندی متناسب با شرایط محیطی خاص
- گزینه‌های ویژه کنترل و ایمنی پس از بررسی فنی
05 / TECHNICAL DATA
مشخصات نمونه برای بررسی مدل بالابر
ردیف‌های زیر تنها نمونه‌های مرتبط با این آرایش بالابر هستند؛ ظرفیت، گروه کاری و سایر اعداد باید پیش از سفارش با دیتاشیت مدل تطبیق داده شوند.
3
RESULTS
| ردیف | ظرفیت ton | نوع بالابر | بالابری m | مدل موتور | گروه کاری (FEM قدیمی) | تعداد فال | قطر سیم بکسل | سرعت بالابری | سرعت ترولی | توان بالابری KW | توان عرضی KW |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3.2 | لوهدروم دو سرعت | 10 | MT316 | 2M | 2/1 | 10 | 8/2.5 | 20/5 | 1/5.8 | 0.12/0.37 |
| 2 | 5 | لوهدروم دو سرعت | 10 | MT525 | 2M | 2/1 | 12 | 8/2.5 | 20/5 | 1.3/8 | 0.12/0.37 |
| 3 | 6.3 | لوهدروم دو سرعت | 10 | MT316 | 2M | 4/1 | 10 | 4/1.25 | 20/5 | 1/5.8 | 0.18/0.55 |
منبع معرفی و آرایش تجهیز: مستندات سازنده PODEM. اعداد نهایی، موجودی و گزینه‌های قابل سفارش پس از بررسی مدل تأیید می‌شوند.
06 / PRODUCT GALLERY

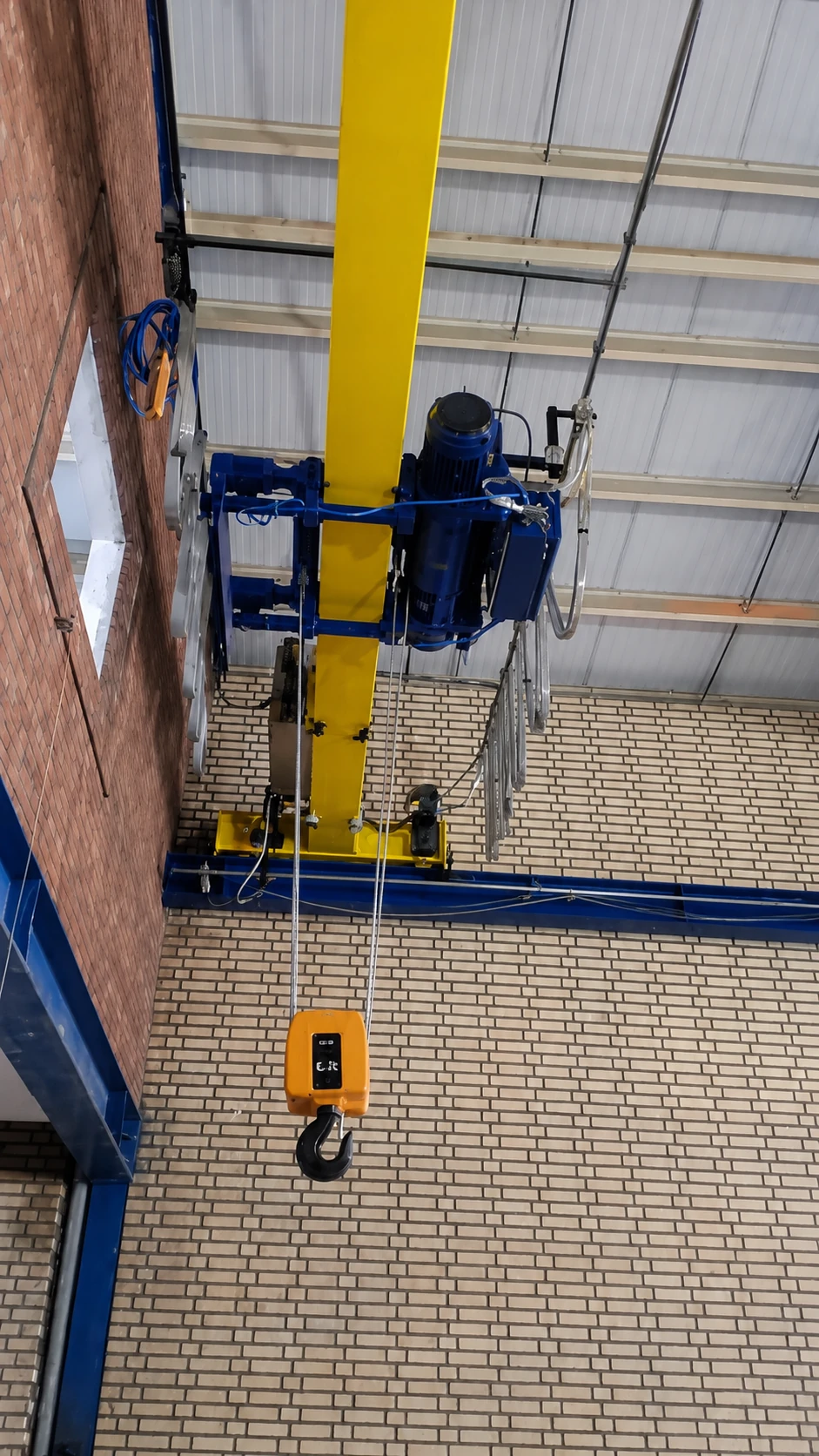

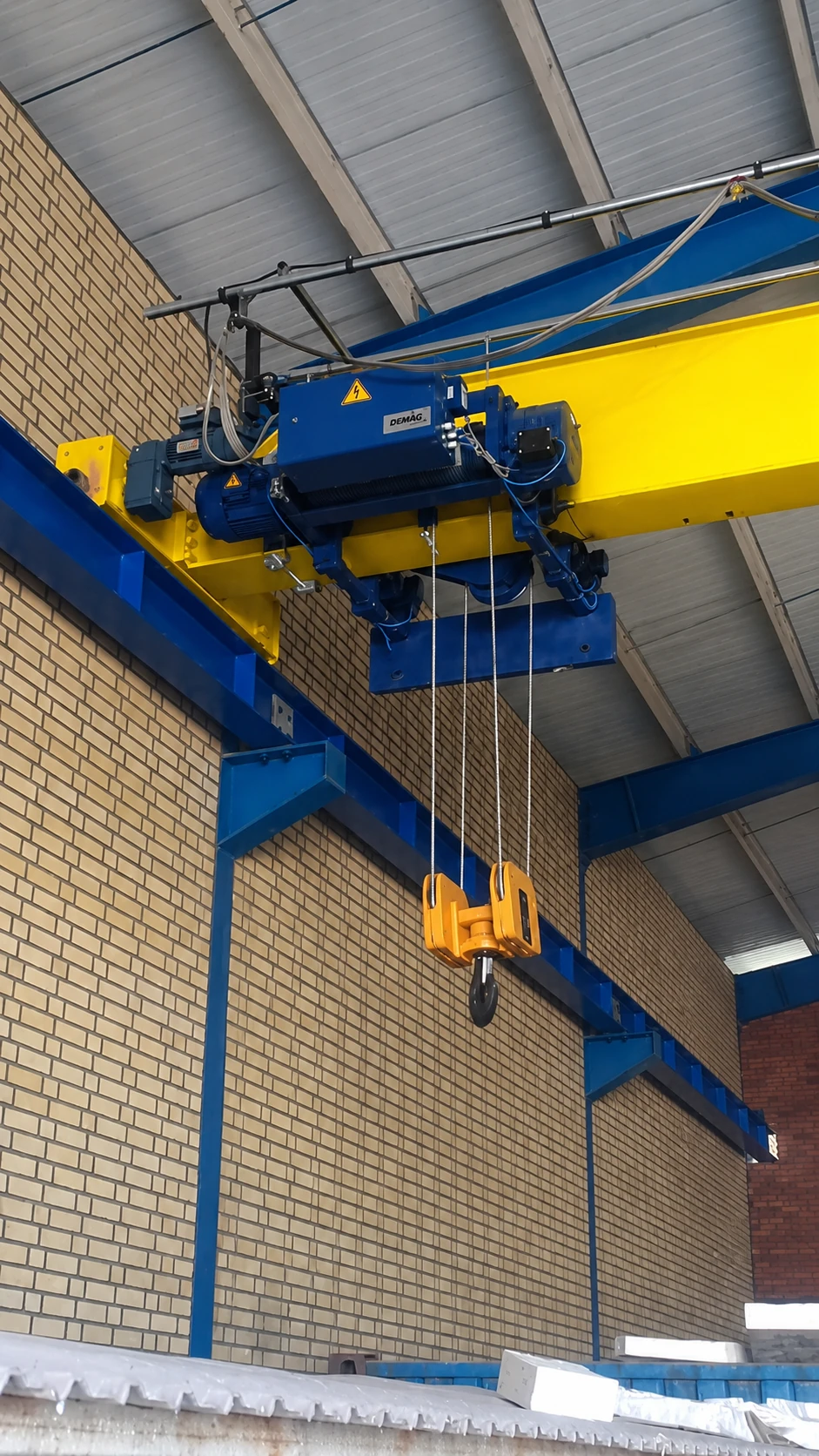

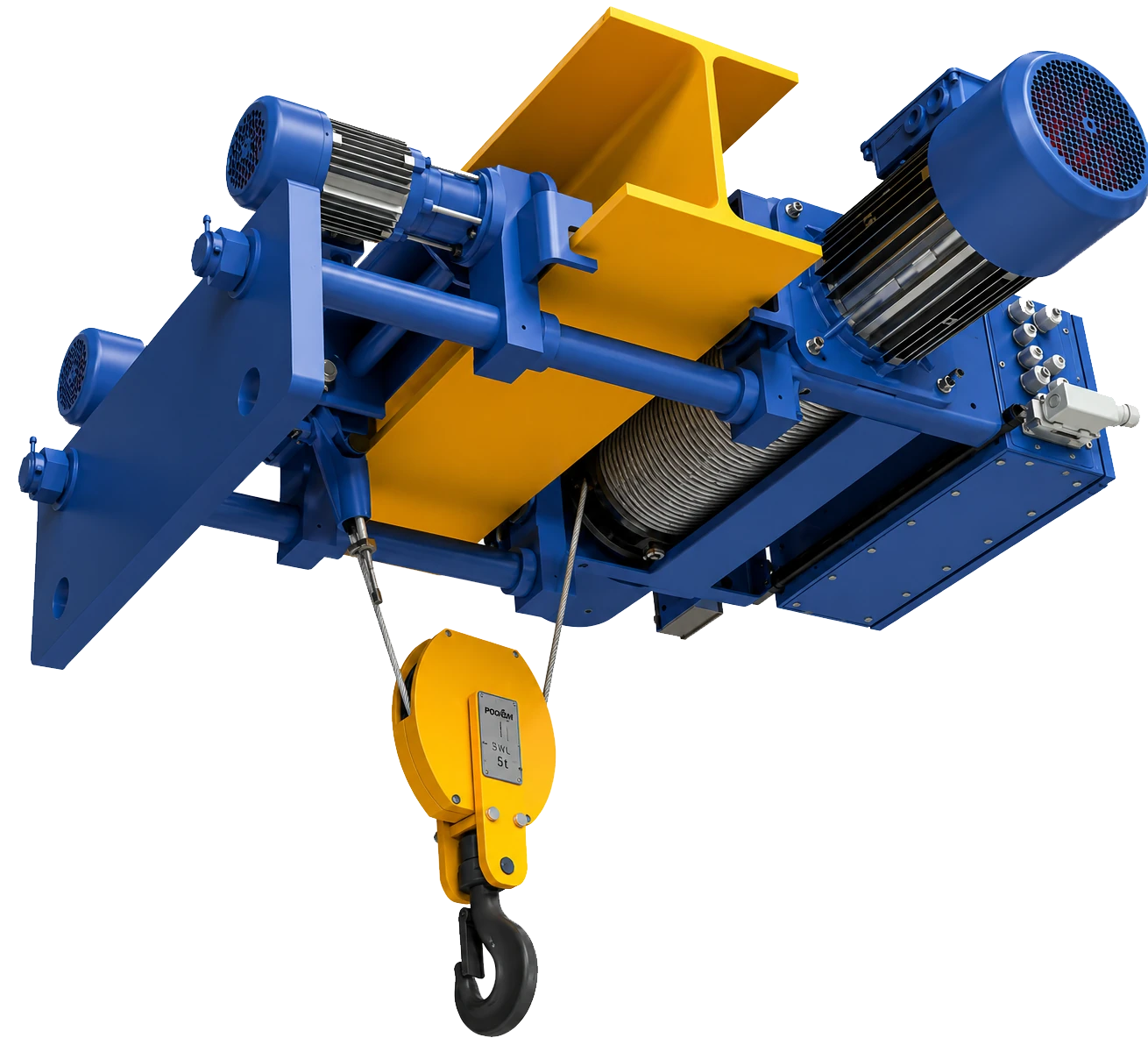

رندر و تصاویر بالابر کم ارتفاع پودم
07 / TECHNICAL QUESTIONS
پرسش‌های متداول درباره این محصول
01 Low Headroom چه تفاوتی با Normal Headroom دارد؟
چیدمان Low Headroom با هدف بهبود ارتفاع مفید قلاب در سالن‌های کم‌ارتفاع طراحی می‌شود؛ مقدار بهبود باید با نقشه مدل انتخابی سنجیده شود.
02 آیا بالابر کم‌ارتفاع برای هر تیر جرثقیل مناسب است؟
خیر. عرض و ضخامت بال تیر، ابعاد سازه و محدودیت‌های نصب باید با دیتاشیت سازنده تطبیق داده شوند.
03 برای استعلام چه ابعادی باید ارسال کنیم؟
ارتفاع سازه، تراز ریل، دهانه جرثقیل، عرض بال تیر، ظرفیت و ارتفاع قلاب درخواستی را ارسال کنید.
09 / PROJECT RFQ
برای انتخاب دقیق بالابر کم ارتفاع پودم مشخصات پروژه را ارسال کنید
ظرفیت، ارتفاع بالابری، نوع حرکت، شرایط نصب و اطلاعات موجود تجهیز را ارسال کنید تا انتخاب فنی بر اساس پروژه انجام شود.
