ظرفیت و بار کاری
ظرفیت موردنیاز و شرایط واقعی بهره‌برداری بررسی می‌شود.
PODEM
01 / PRODUCT SYSTEM
PODEM / ENGINEERED LIFTING
بالابر بکسلی دوحرکت پودم (Foot-mounted)
Stationary / Foot-mounted Wire Rope Hoist؛ واحد بالابری برای نصب ثابت یا ترولی مهندسی‌شده
01
Foot-mounted با نصب ثابت در حالت پایه
02
بدون ترولی حرکت موتوردار به‌صورت پیش‌فرض
03
مناسب یکپارچه‌سازی با ترولی یا سازه مهندسی‌شده
Podem Two Motion Hoist
PODEM / BULGARIA
INDUSTRIAL LIFTING SYSTEM
نمایندگی پودم در ایران
02
PRODUCT OVERVIEW
وینچ دو حرکته پودم برای سیستم‌های بالابری صنعتی
بالابر بکسلی Foot-mounted پودم در حالت پایه یک واحد بالابری ثابت است و برخلاف Normal Headroom ترولی حرکت عرضی موتوردار همراه خود ندارد. سازندگان جرثقیل می‌توانند آن را در یک سازه یا ترولی طراحی‌شده برای پروژه به کار بگیرند. اصطلاح «دوحرکت» در بازار باید با آرایش واقعی تجهیز در پیش‌فاکتور مشخص شود تا قابلیت حرکت اضافی به‌اشتباه برداشت نشود.
SUPPLY / IRAN
تأمین تخصصی توسط
آرتیستون صنعت
03 / ENGINEERING SELECTION
انتخاب تجهیز از شرایط واقعی پروژه شروع می‌شود
این بالابر در ساخت جرثقیل، ترولی‌های سفارشی و سامانه‌های بالابری با آرایش نصب مهندسی‌شده بررسی می‌شود. قبل از سفارش باید نقشه اتصال، ظرفیت، ارتفاع بالابری، سیم‌بکسل و گروه کاری با مشخصات واحد انتخابی هماهنگ شود؛ کاربرد در جرثقیل دوپل به طراحی ترولی مستقل وابسته است.
فضای نصب
محدودیت ارتفاع، سازه و آرایش نصب در انتخاب اثر دارد.
نوع حرکت
تعداد و نوع حرکات موردنیاز سیستم مشخص می‌شود.
شرایط کاری
کلاس کاری و محیط بهره‌برداری در پیشنهاد فنی لحاظ می‌شود.
04 / EQUIPMENT CONFIGURATION
ساختار تجهیز و گزینه‌های قابل بررسی
CONFIGURATION
01
اجزای قابل بررسی در پیکربندی
- واحد بالابری سیم‌بکسلی و مجموعه قلاب
- موتور و ترمز مرتبط با مدل
- آرایش سیم‌بکسل 2/1 یا 4/1 در مدل‌های متناسب
- اتصالات نصب ثابت مطابق نقشه سازنده
- حفاظت‌ها و مدار کنترل مطابق پیکربندی سفارش
OPTIONAL
02
ویژگی‌های قابل سفارش
- ادغام با ترولی اختصاصی مهندسی‌شده
- کنترل سرعت سازگار با مدل
- ارتفاع بالابری سفارشی پس از بررسی
- تجهیزات کنترل و پایش متناسب با پروژه
- گزینه‌های شرایط محیطی خاص
05 / TECHNICAL DATA
مشخصات نمونه برای بررسی مدل بالابر
ردیف‌های زیر تنها نمونه‌های مرتبط با این آرایش بالابر هستند؛ ظرفیت، گروه کاری و سایر اعداد باید پیش از سفارش با دیتاشیت مدل تطبیق داده شوند.
13
RESULTS
| ردیف | ظرفیت ton | نوع بالابر | بالابری m | مدل موتور | گروه کاری (FEM قدیمی) | تعداد فال | قطر سیم بکسل | سرعت بالابری | سرعت ترولی | توان بالابری KW | توان عرضی KW |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 5 | دوکاره دو سرعت | 10 | MT525 | 2M | 2/1 | 12 | 8/2.5 | — | 1.3/8 | — |
| 2 | 6.3 | دوکاره دو سرعت | 7 | MT316 | 2M | 4/1 | 10 | 4/1.25 | — | 1/5.8 | — |
| 3 | 6.3 | دوکاره دو سرعت | 10 | MT316 | 2M | 4/1 | 10 | 4/1.25 | — | 1/5.8 | — |
| 4 | 6.3 | دوکاره دو سرعت | 13 | MT316 | 2M | 4/1 | 10 | 4/1.25 | — | 1/5.8 | — |
| 5 | 10 | دوکاره تک سرعت | 10 | MT525 | 2M | 4/1 | 12 | 4 | — | 8 | — |
| 6 | 10 | دوکاره دو سرعت | 10 | MT525 | 2M | 4/1 | 12 | 4/1.25 | — | 1.3/8 | — |
| 7 | 10 | دوکاره دو سرعت | 13 | MT525 | 2M | 4/1 | 12 | 4/1.25 | — | 1.3/8 | — |
| 8 | 16 | دوکاره دو سرعت | 9 | M640 | 2M | 4/1 | 15 | 4/1 | — | 3/13 | — |
| 9 | 16 | دوکاره دو سرعت | 13 | M640 | 2M | 4/1 | 15 | 4/1 | — | 3/13 | — |
| 10 | 16 | دوکاره دو سرعت | 16 | M640 | 2M | 4/1 | 15 | 4/1 | — | 3/13 | — |
| 11 | 25 | دوکاره دو سرعت | 16 | M863 | 1AM | 4/1 | 20 | 2.5/0.6 | — | 3.3/20 | — |
| 12 | 32 | دوکاره دو سرعت | 16 | M980 | 1AM | 4/1 | 20 | 2.5/0.6 | — | 3.7/22 | — |
| 13 | 50 | دوکاره دو سرعت | 15 | M1125 | 1AM | 4/1 | 30 | 2.4/0.4 | — | 3.7/22 | — |
منبع معرفی و آرایش تجهیز: مستندات سازنده PODEM. اعداد نهایی، موجودی و گزینه‌های قابل سفارش پس از بررسی مدل تأیید می‌شوند.
06 / PRODUCT GALLERY

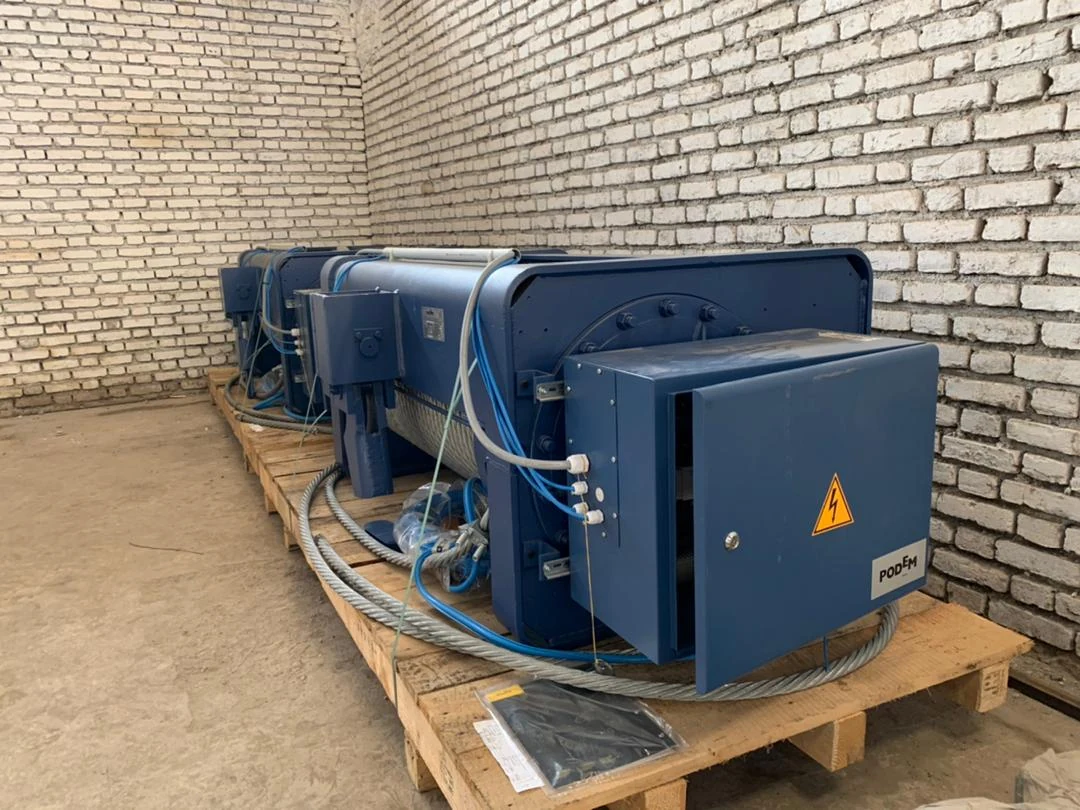

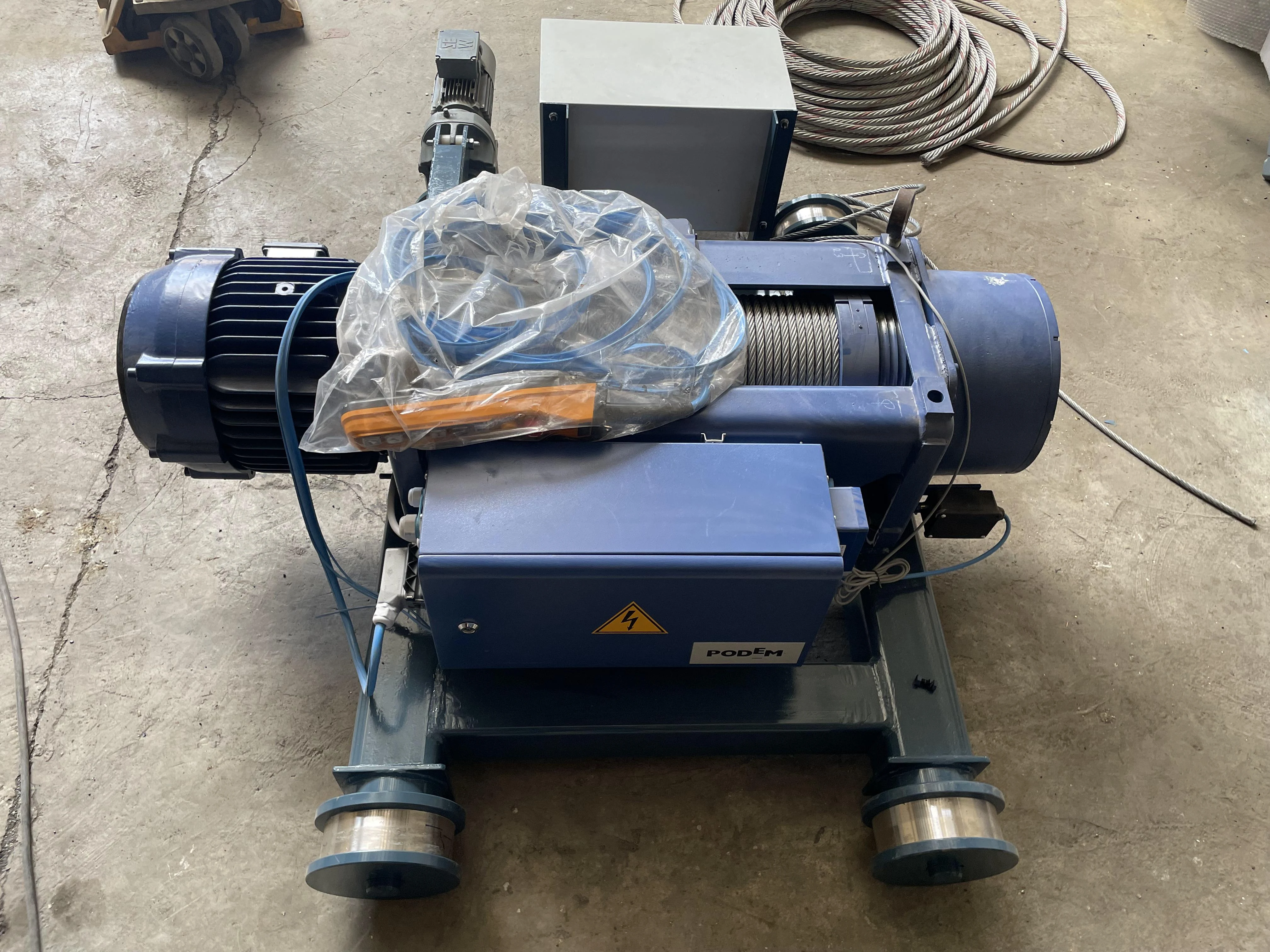

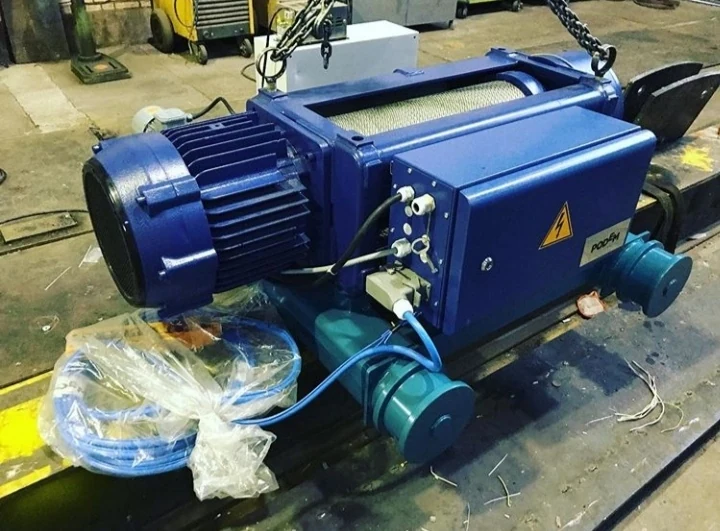

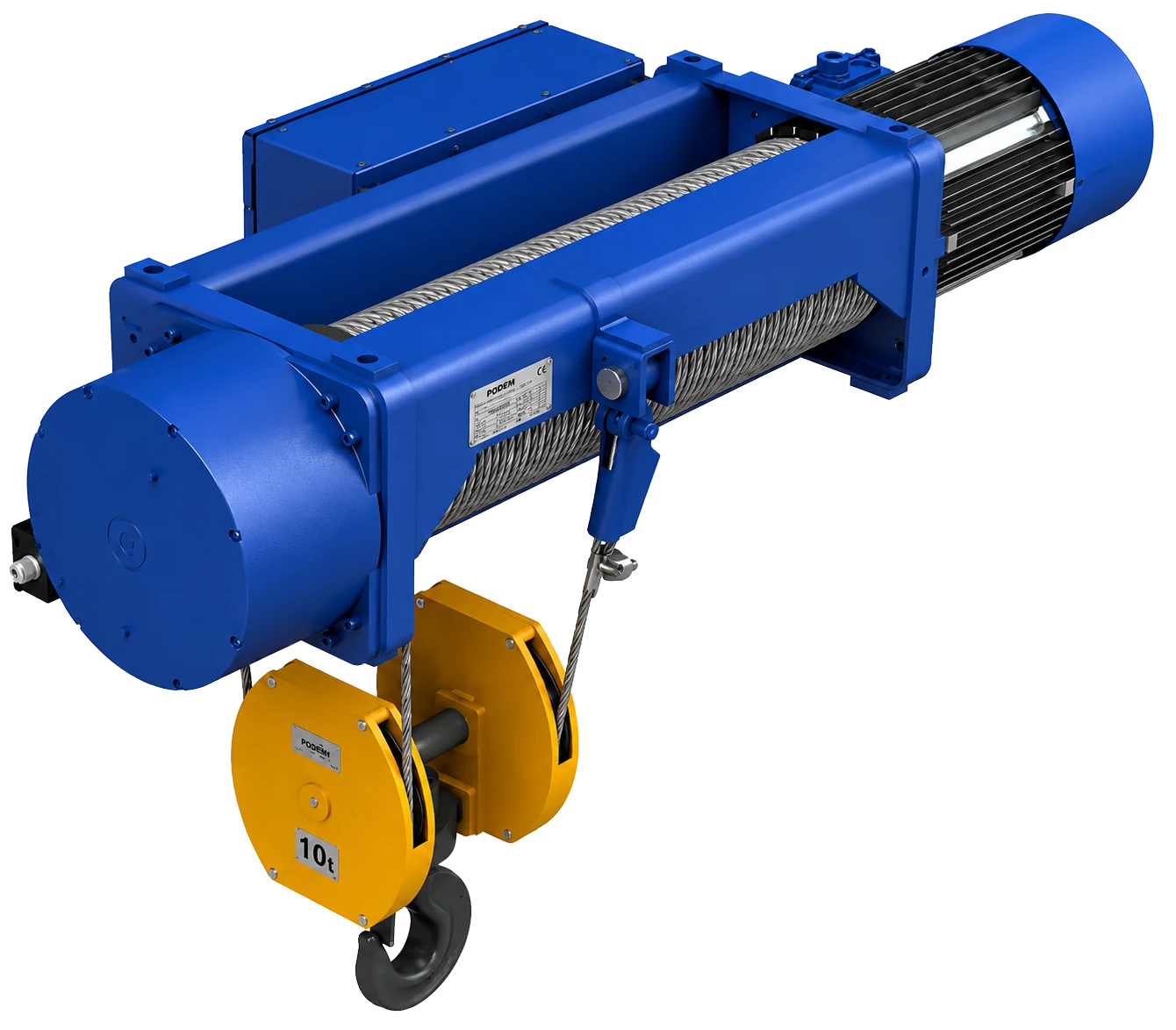

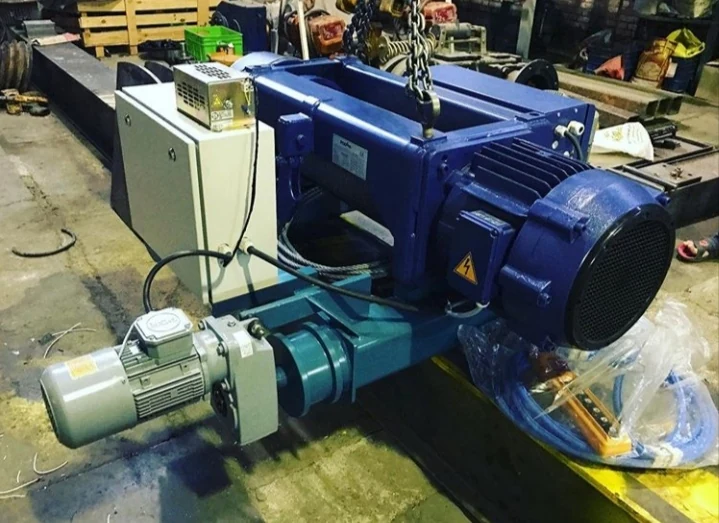

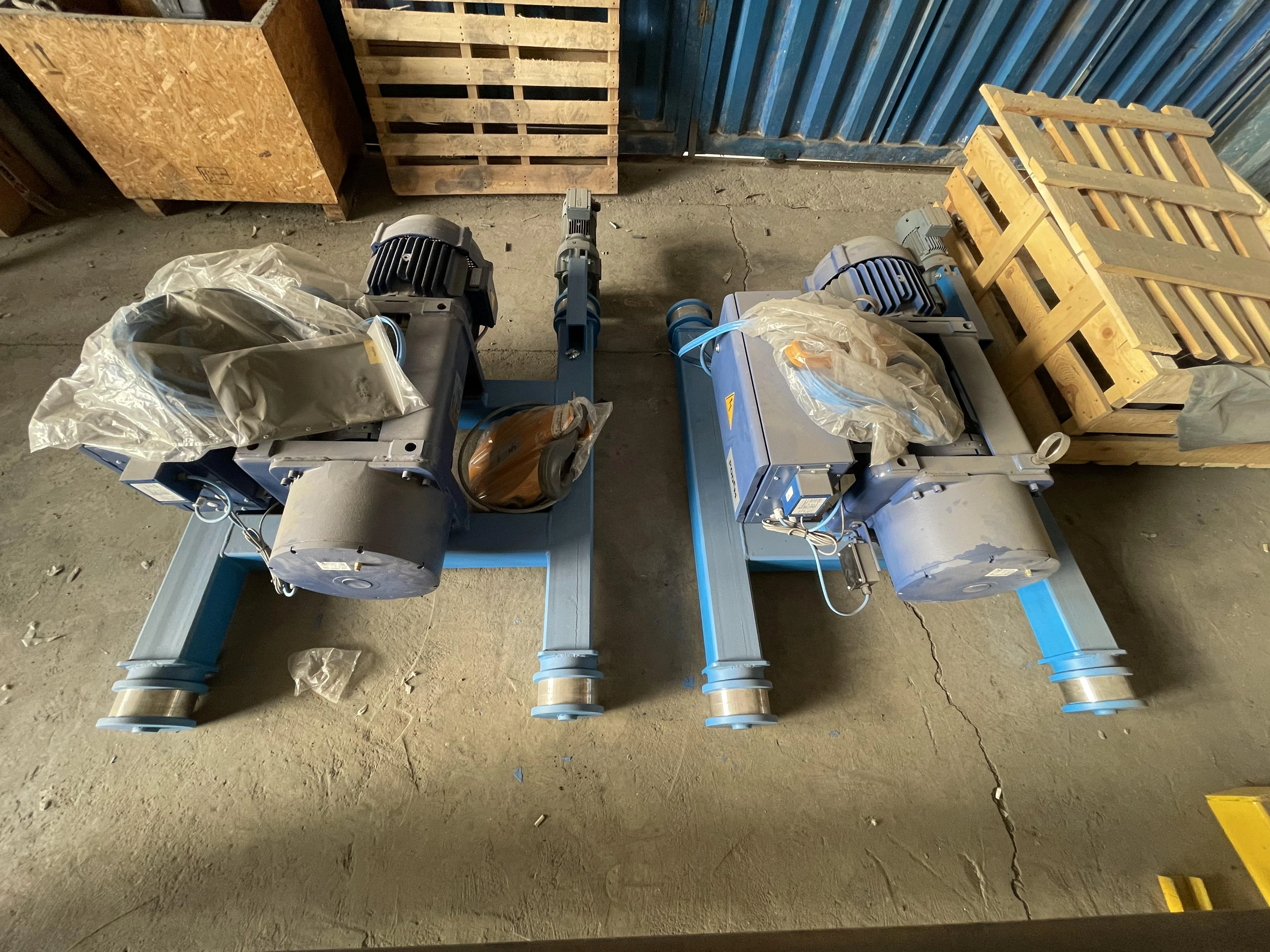

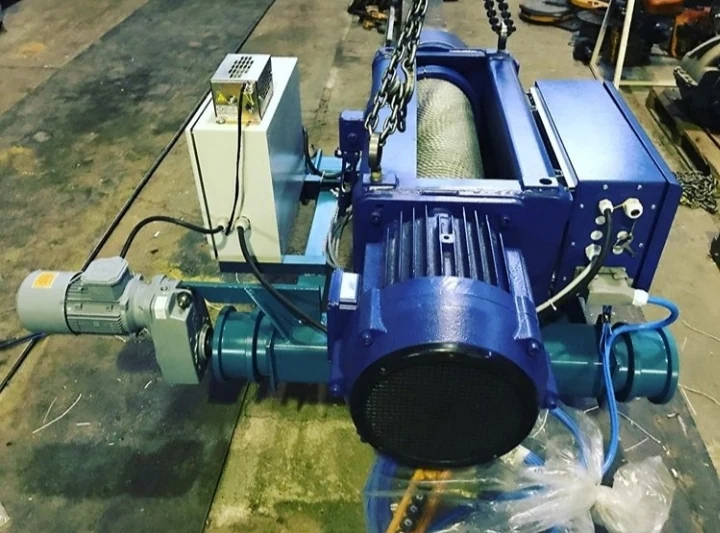

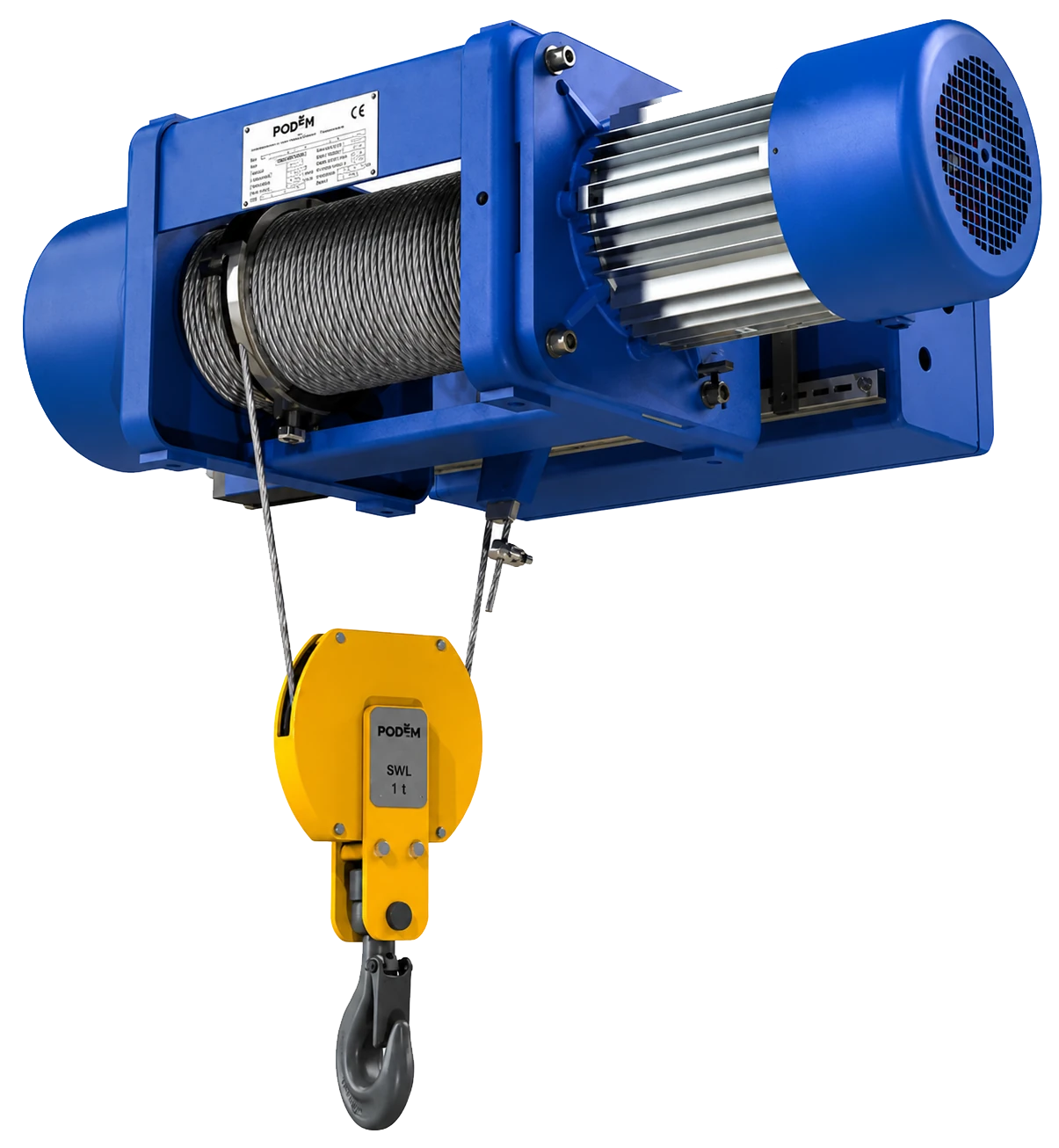

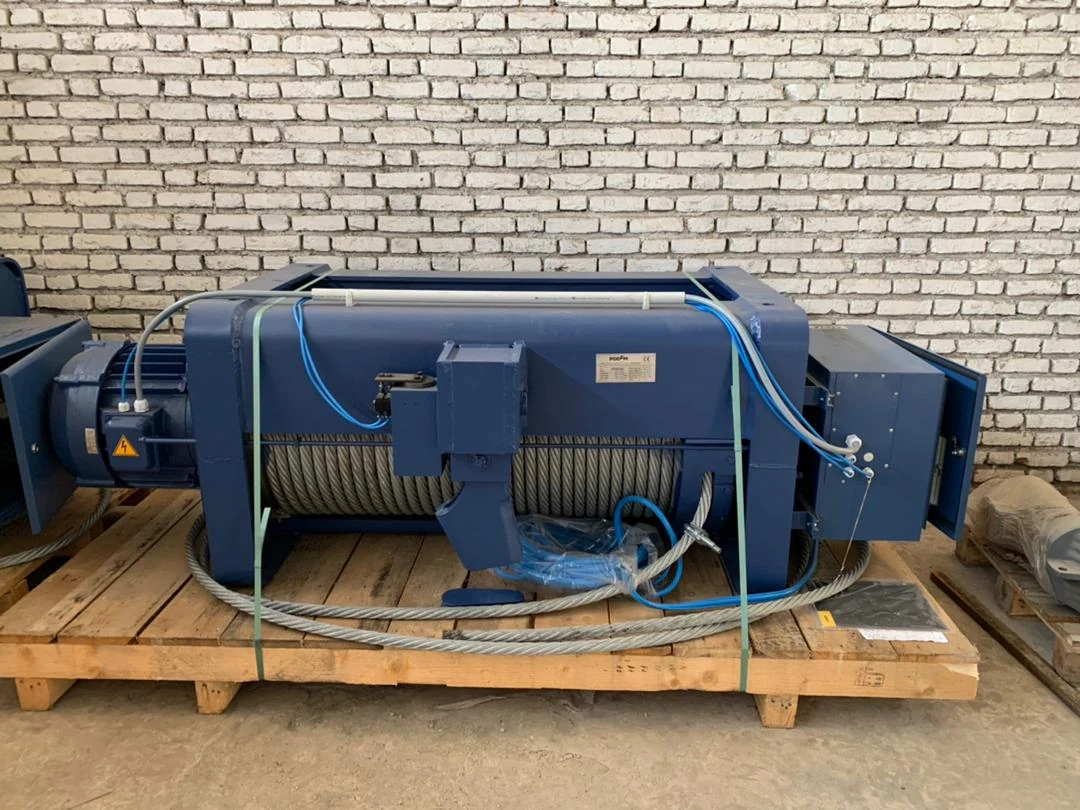

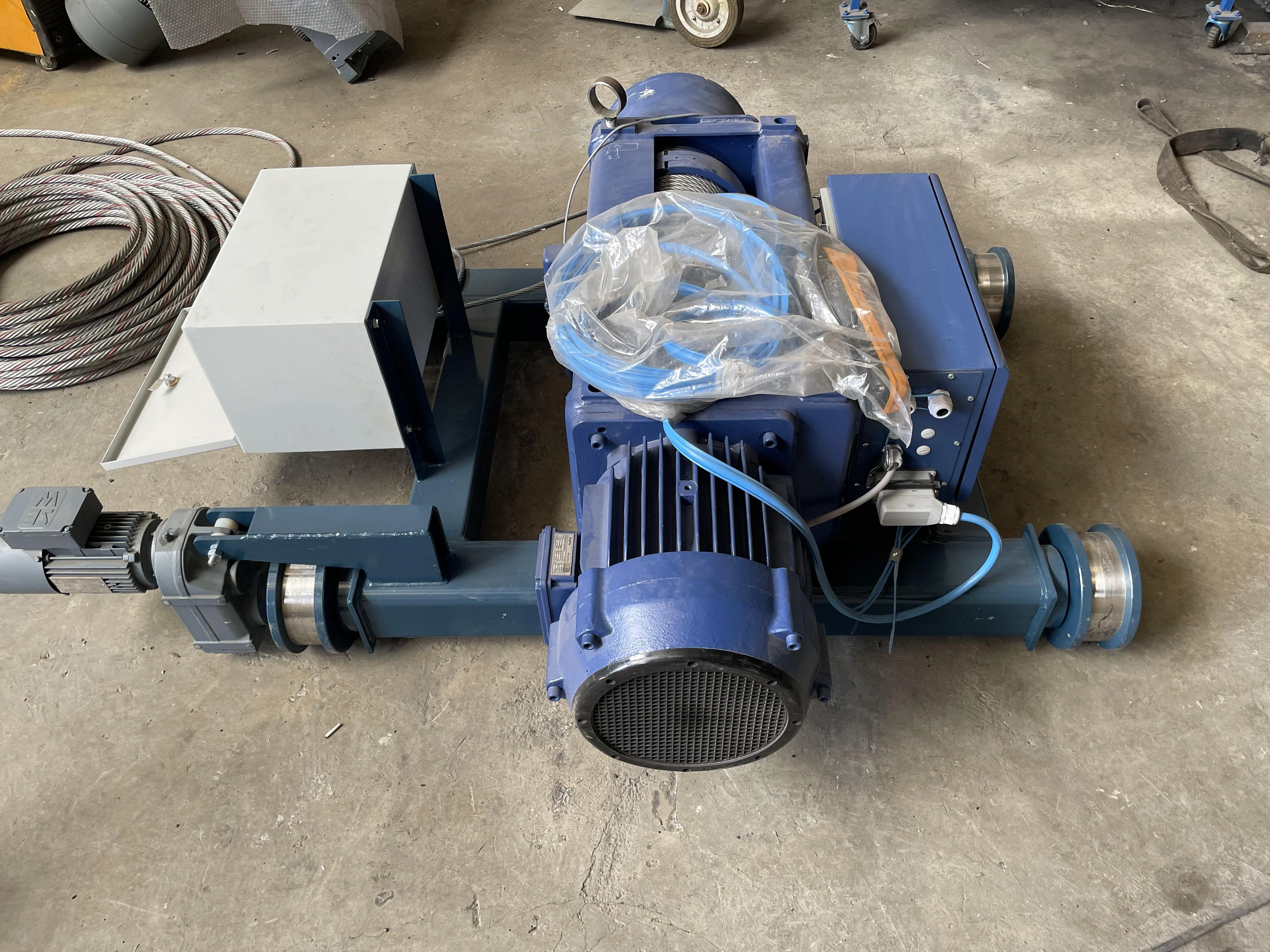

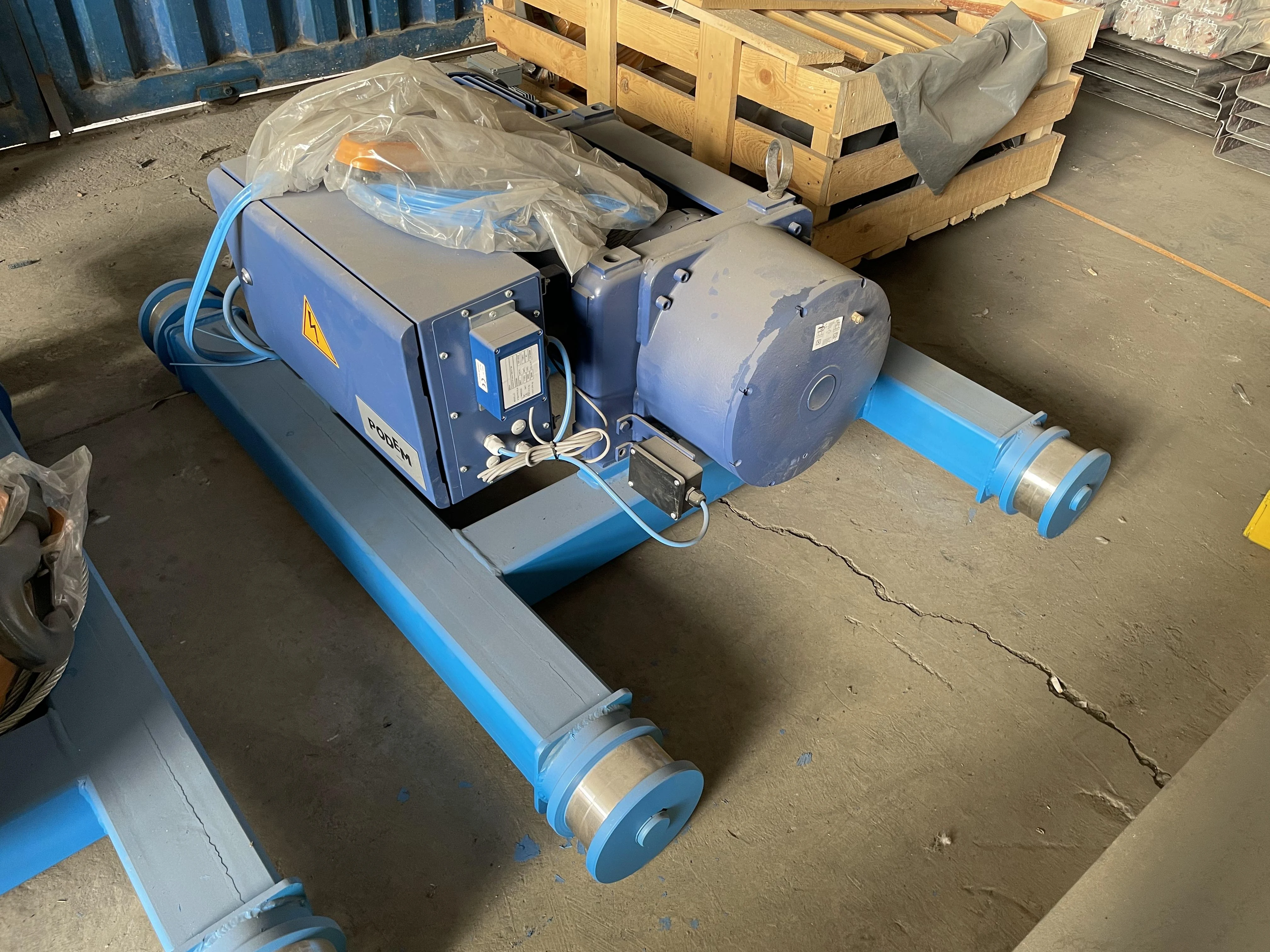

رندر و تصاویر وینچ دو حرکته پودم
07 / TECHNICAL QUESTIONS
پرسش‌های متداول درباره این محصول
01 آیا بالابر Foot-mounted به‌تنهایی حرکت عرضی دارد؟
خیر. مدل ثابت در حالت پایه فاقد ترولی حرکت عرضی موتوردار است؛ حرکت افقی تنها با افزودن سامانه مکانیکی مناسب فراهم می‌شود.
02 آیا می‌توان آن را روی جرثقیل دوپل نصب کرد؟
بله، در صورت طراحی و تأیید ترولی و اتصالات متناسب با سازه و بار کاری پروژه.
03 برای انتخاب بالابر ثابت چه مدارکی لازم است؟
ظرفیت، ارتفاع بالابری، گروه کاری، نقشه نصب و اطلاعات تابلو و تغذیه برای انتخاب فنی موردنیاز است.
09 / PROJECT RFQ
برای انتخاب دقیق وینچ دو حرکته پودم مشخصات پروژه را ارسال کنید
ظرفیت، ارتفاع بالابری، نوع حرکت، شرایط نصب و اطلاعات موجود تجهیز را ارسال کنید تا انتخاب فنی بر اساس پروژه انجام شود.
