ظرفیت و بار کاری
ظرفیت موردنیاز و شرایط واقعی بهره‌برداری بررسی می‌شود.
PODEM
01 / PRODUCT SYSTEM
PODEM / ENGINEERED LIFTING
بالابر بکسلی چهارحرکت آویز پودم
Normal Headroom Monorail Hoist؛ بالابر دارای ترولی حرکتی برای جرثقیل سقفی تک‌پل
01
آرایش Normal Headroom با ترولی حرکتی
02
قابل بررسی برای جرثقیل سقفی تک‌پل
03
ظرفیت و ارتفاع تابع مدل انتخابی
Podem Four Motion Hoist
PODEM / BULGARIA
INDUSTRIAL LIFTING SYSTEM
نمایندگی پودم در ایران
02
PRODUCT OVERVIEW
وینچ چهار حرکته پودم برای سیستم‌های بالابری صنعتی
بالابر چهارحرکت آویز PODEM از نوع Normal Headroom روی مسیر تک‌ریل حرکت می‌کند و برای جرثقیل سقفی تک‌پل با فضای نصب کافی مناسب است. تفاوت این آرایش با بالابر ثابت Foot-mounted، وجود مجموعه ترولی و مکانیزم حرکت عرضی است. در انتخاب آن باید آرایش سیم‌بکسل، ظرفیت نامی، ارتفاع بالابری، گروه کاری و عرض بال تیر با مدارک همان مدل تطبیق داده شود.
SUPPLY / IRAN
تأمین تخصصی توسط
آرتیستون صنعت
03 / ENGINEERING SELECTION
انتخاب تجهیز از شرایط واقعی پروژه شروع می‌شود
این آرایش برای خطوط تولید و سالن‌هایی مناسب است که حرکت افقی بار روی پل جرثقیل لازم است و محدودیت ارتفاع، استفاده از ترولی کم‌ارتفاع را ضروری نمی‌کند. انتخاب تعداد و نوع ترولی، سرعت حرکت و طول مسیر باید براساس ابعاد جرثقیل و مدارک فنی انجام شود.
فضای نصب
محدودیت ارتفاع، سازه و آرایش نصب در انتخاب اثر دارد.
نوع حرکت
تعداد و نوع حرکات موردنیاز سیستم مشخص می‌شود.
شرایط کاری
کلاس کاری و محیط بهره‌برداری در پیشنهاد فنی لحاظ می‌شود.
04 / EQUIPMENT CONFIGURATION
ساختار تجهیز و گزینه‌های قابل بررسی
CONFIGURATION
01
اجزای قابل بررسی در پیکربندی
- بالابر سیم‌بکسلی با آرایش ترولی متناسب با مدل
- سیم‌بکسل فولادی گالوانیزه
- مجموعه قلاب و قرقره مطابق آرایش reeving
- سامانه کنترل بالابری و محدودکننده‌های مرتبط با مدل
- موتور و سیستم ترمز مطابق پیکربندی انتخاب‌شده
OPTIONAL
02
ویژگی‌های قابل سفارش
- کنترل سرعت با VFD در مدل‌های سازگار
- ارتفاع بالابری متناسب با پروژه
- کنترل از راه دور در صورت سازگاری تابلو
- ترولی مناسب مسیر منحنی در پیکربندی‌های قابل سفارش
- گزینه‌های حفاظتی متناسب با محیط
05 / TECHNICAL DATA
مشخصات نمونه برای بررسی مدل بالابر
ردیف‌های زیر تنها نمونه‌های مرتبط با این آرایش بالابر هستند؛ ظرفیت، گروه کاری و سایر اعداد باید پیش از سفارش با دیتاشیت مدل تطبیق داده شوند.
14
RESULTS
| ردیف | ظرفیت ton | نوع بالابر | بالابری m | مدل موتور | گروه کاری (FEM قدیمی) | تعداد فال | قطر سیم بکسل | سرعت بالابری | سرعت ترولی | توان بالابری KW | توان عرضی KW |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | چهارکاره تک سرعت | 10 | MT310 | 3M | 2/1 | 10 | 8 | 20 | 4.8 | 0.37 |
| 2 | 2 | چهارکاره دو سرعت | 10 | MT310 | 3M | 2/1 | 10 | 8/2.5 | 20/6.5 | 1/4.8 | 0.12/0.37 |
| 3 | 3.2 | چهارکاره تک سرعت | 10 | MT316 | 2M | 2/1 | 10 | 8 | 20 | 5.8 | 0.37 |
| 4 | 3.2 | چهارکاره دو سرعت | 10 | MT316 | 2M | 2/1 | 10 | 8/2.5 | 20/6.5 | 1/5.8 | 0.12/0.37 |
| 5 | 3.2 | چهارکاره دو سرعت | 14 | MT316 | 2M | 2/1 | 10 | 8/2.5 | 20/6.5 | 1/5.8 | 0.12/0.37 |
| 6 | 5 | چهارکاره تک سرعت | 10 | MT525 | 2M | 2/1 | 12 | 8 | 20 | 8 | 0.37 |
| 7 | 5 | چهارکاره دو سرعت | 10 | MT525 | 2M | 2/1 | 12 | 8/2.5 | 20/6.5 | 1.3/8 | 0.12/0.37 |
| 8 | 5 | چهارکاره دو سرعت | 14 | MT525 | 2M | 2/1 | 12 | 8/2.5 | 20/6.5 | 1.3/8 | 0.12/0.37 |
| 9 | 6.3 | چهارکاره دو سرعت | 7 | MT316 | 2M | 4/1 | 10 | 4/1.25 | 20/6.5 | 1/5.8 | 0.18/0.55 |
| 10 | 6.3 | چهارکاره دو سرعت | 10 | MT316 | 2M | 4/1 | 10 | 4/1.25 | 20/6.5 | 1/5.8 | 0.18/0.55 |
| 11 | 6.3 | چهارکاره دو سرعت | 13 | MT316 | 2M | 4/1 | 10 | 4/1.25 | 20/6.5 | 1/5.8 | 0.18/0.55 |
| 12 | 10 | چهارکاره تک سرعت | 10 | MT525 | 2M | 4/1 | 12 | 4 | 20 | 8 | 0.55 |
| 13 | 10 | چهارکاره دو سرعت | 10 | MT525 | 2M | 4/1 | 12 | 4/1.25 | 20/6.5 | 1.3/8 | 0.18/0.55 |
| 14 | 10 | چهارکاره دو سرعت | 13 | MT525 | 2M | 4/1 | 12 | 4/1.25 | 20/6.5 | 1.3/8 | 0.18/0.55 |
منبع معرفی و آرایش تجهیز: مستندات سازنده PODEM. اعداد نهایی، موجودی و گزینه‌های قابل سفارش پس از بررسی مدل تأیید می‌شوند.
06 / PRODUCT GALLERY

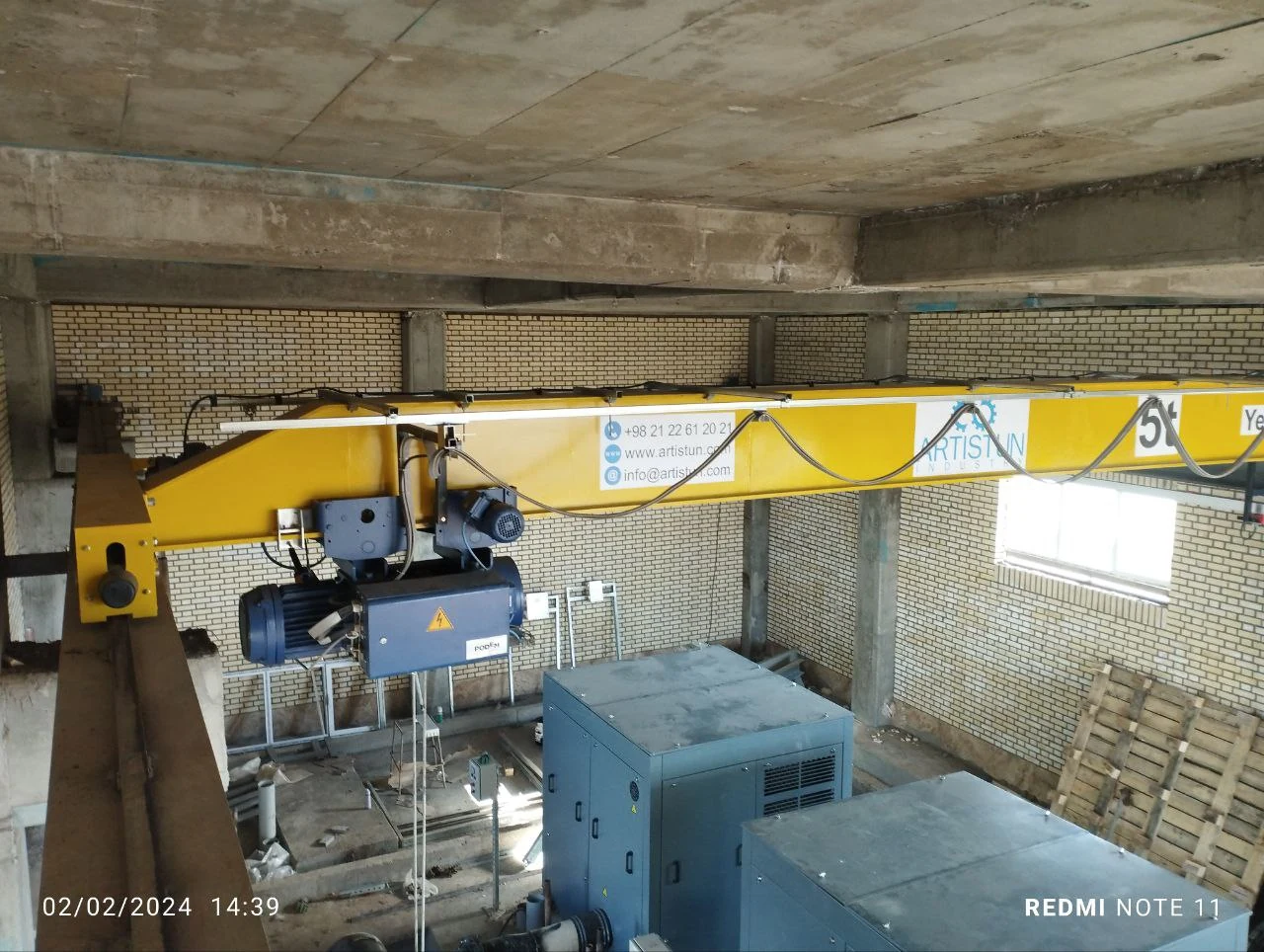

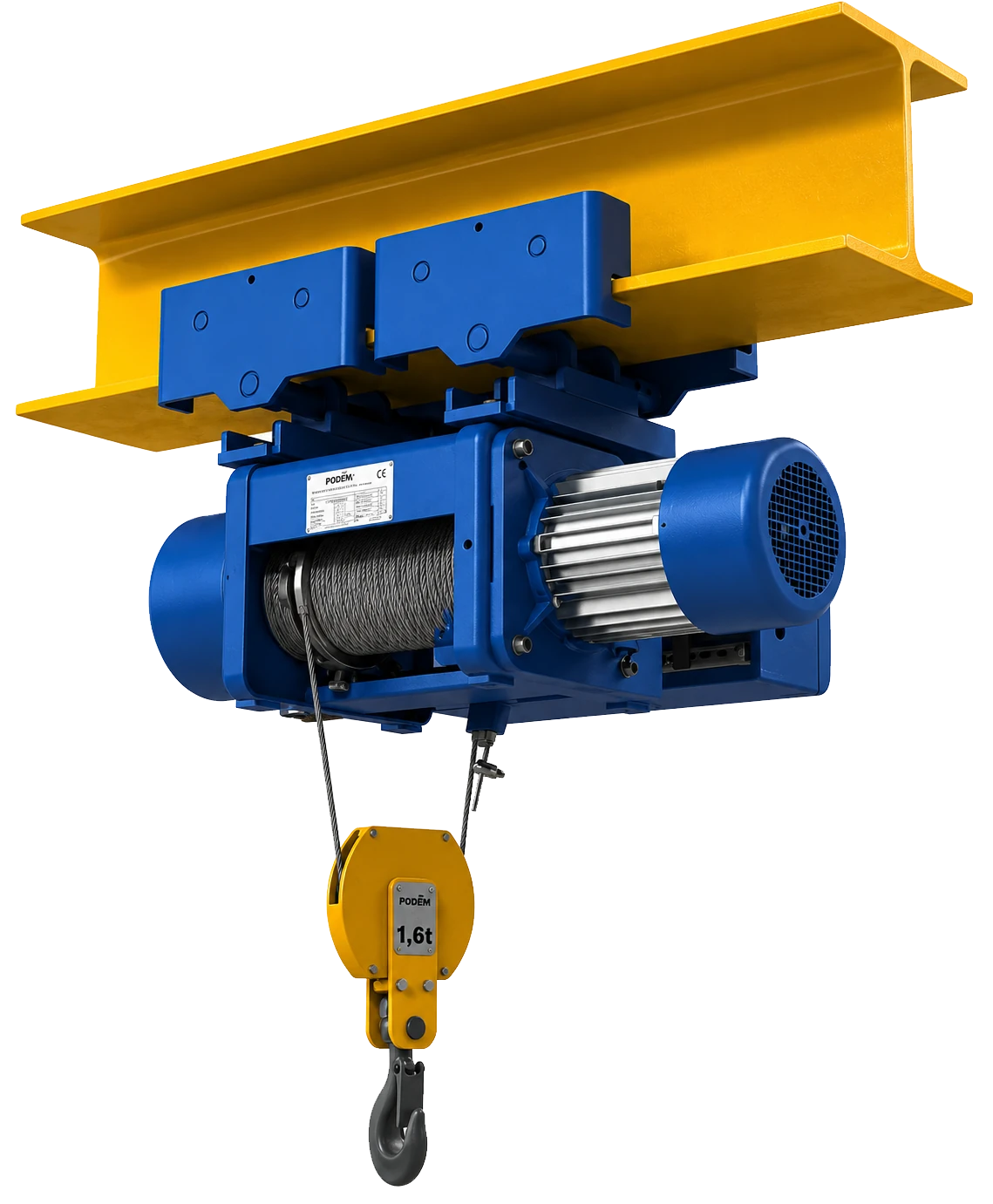

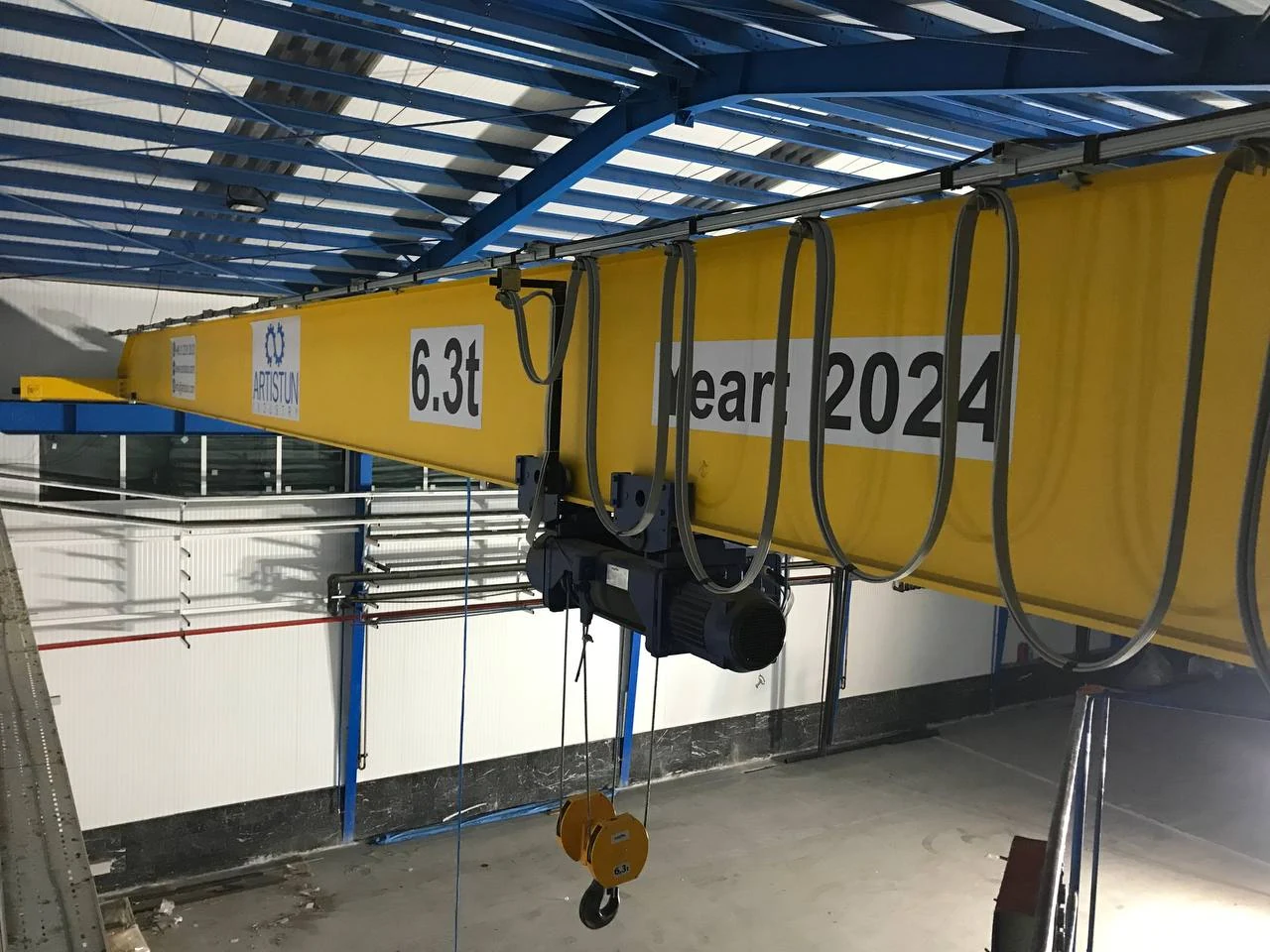

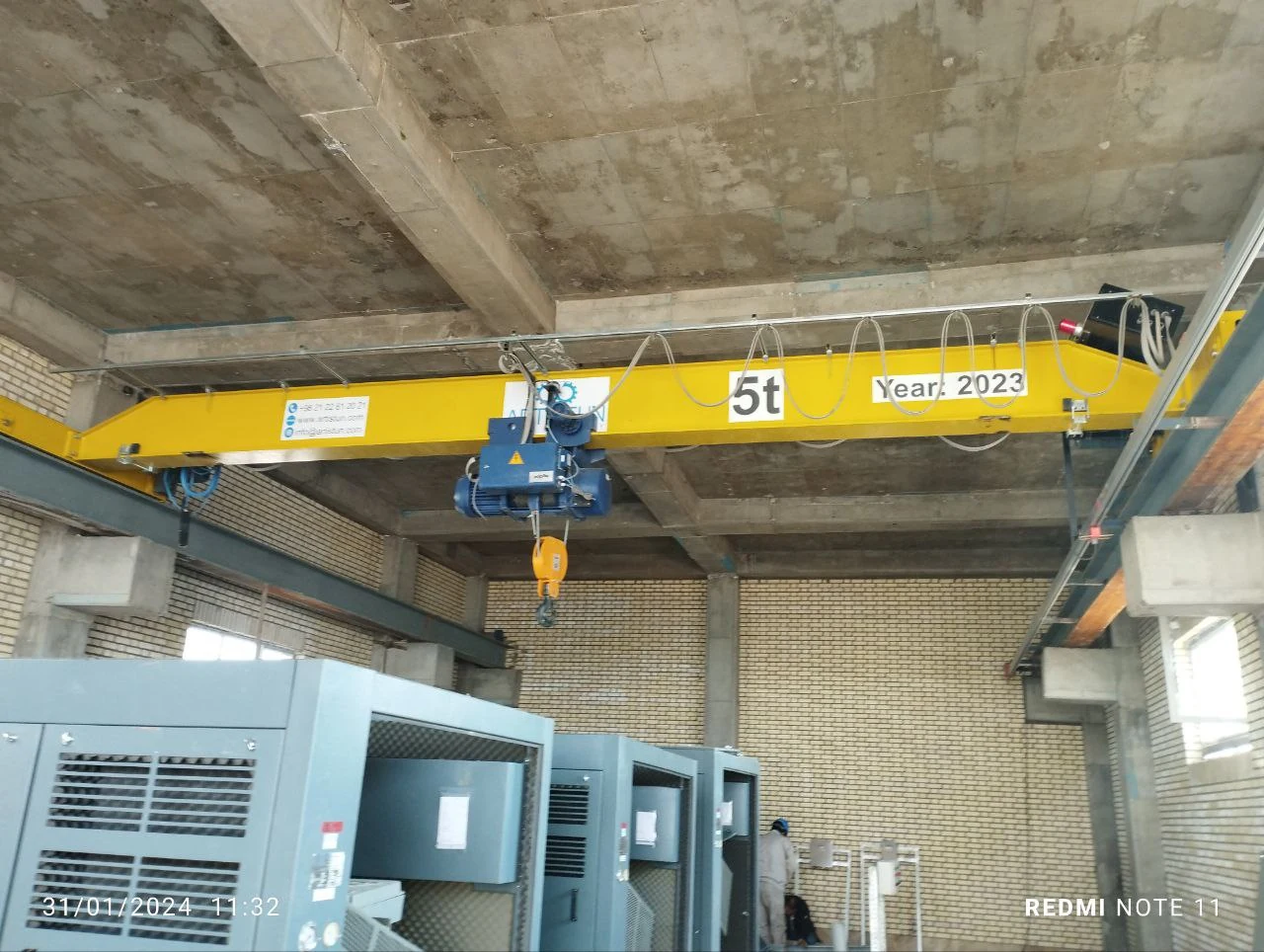

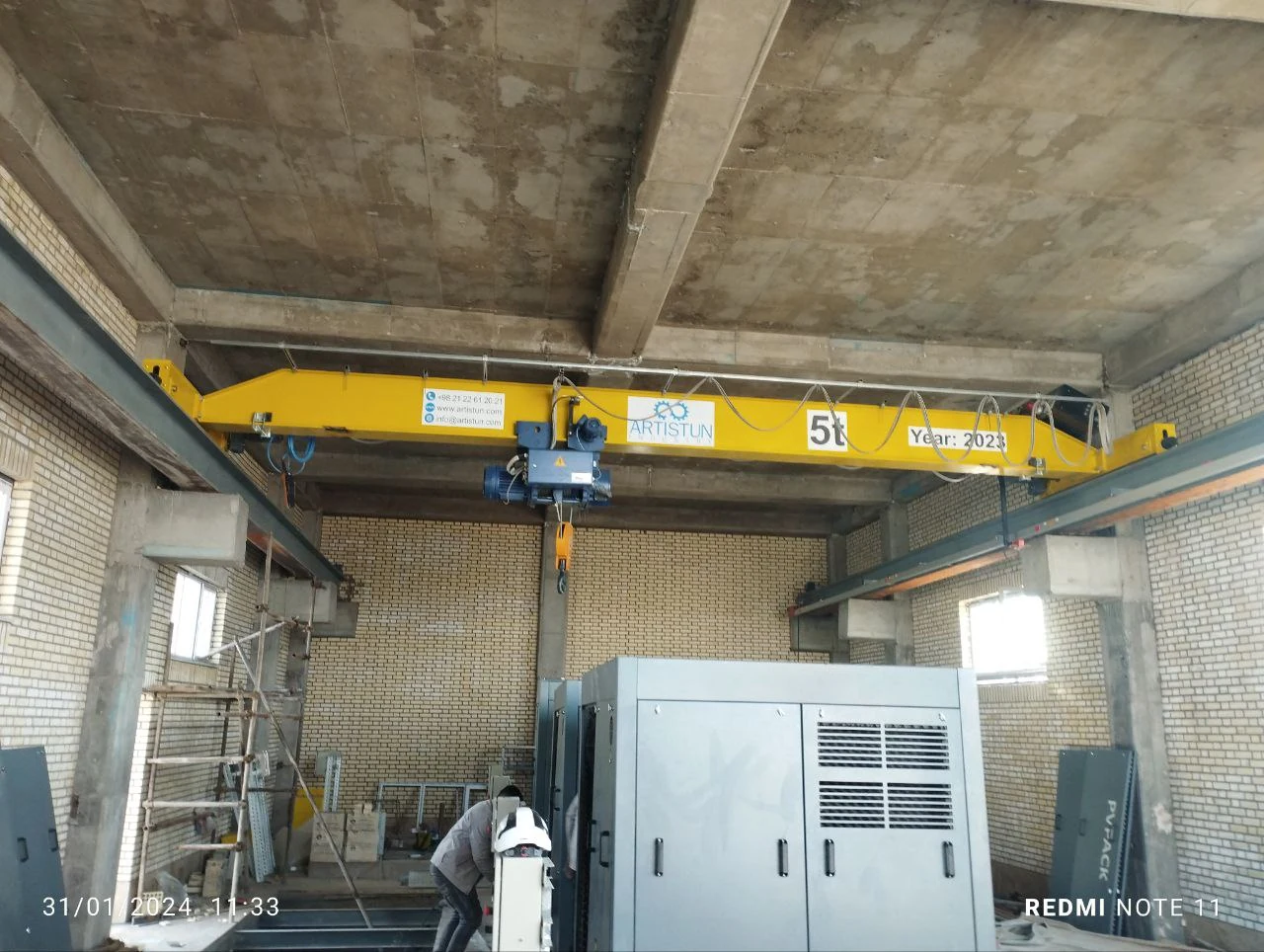

رندر و تصاویر وینچ چهار حرکته پودم
07 / TECHNICAL QUESTIONS
پرسش‌های متداول درباره این محصول
01 تفاوت بالابر چهارحرکت آویز با Foot-mounted چیست؟
مدل Normal Headroom با مجموعه ترولی برای حرکت روی مسیر تک‌ریل ارائه می‌شود؛ مدل Foot-mounted در حالت پایه ترولی موتوردار ندارد.
02 چه اطلاعاتی برای انتخاب این بالابر لازم است؟
ظرفیت بار، ارتفاع بالابری، عرض بال تیر، دهانه و مسیر حرکت، گروه کاری و ولتاژ تغذیه برای بررسی اولیه لازم هستند.
03 آیا همه مدل‌های چهارحرکت ظرفیت یکسانی دارند؟
خیر. ظرفیت، سرعت و ابعاد به سری بالابر، آرایش سیم‌بکسل و مدل انتخابی وابسته‌اند و باید از دیتاشیت تأیید شوند.
09 / PROJECT RFQ
برای انتخاب دقیق وینچ چهار حرکته پودم مشخصات پروژه را ارسال کنید
ظرفیت، ارتفاع بالابری، نوع حرکت، شرایط نصب و اطلاعات موجود تجهیز را ارسال کنید تا انتخاب فنی بر اساس پروژه انجام شود.
